Турбокомпрессор-Воздушный подшипник Турбокомпрессор

SmarTurbo - это компания, занимающаяся разработкой, производством и продажей высокоскоростных турбовоздуходувкой, турбокомпрессоров и турбонагнетателей. Мы создали наиболее полную систему исследований и разработок высокоскоростного синхронного двигателя с постоянным магнитом, воздушного и магнитного подшипника и аэродинамики для массового производства турбовоздуходувки, турбокомпрессора и турбоаэратора.

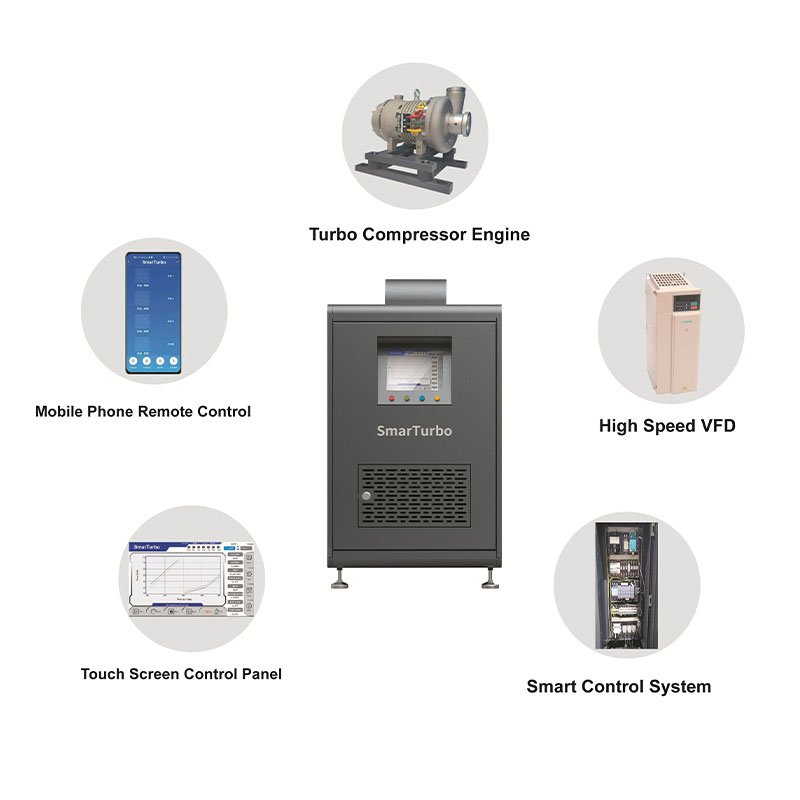

Технология турбокомпрессора

Турбокомпрессор состоит из основной технологии двигателя турбокомпрессора, высокоскоростного VFD, интеллектуальной системы управления, сенсорной панели управления и пульта дистанционного управления с мобильного телефона.

Турбокомпрессорный двигатель

Турбокомпрессор - это высокоскоростной центробежный компрессор.

Высокоскоростной ЧРП

Разработанный высокопроизводительный ЧРП для высокоскоростного двигателя с постоянными магнитами является более энергосберегающим и высокоэффективным.

Интеллектуальная система управления

В нем используется управление ПЛК с несколькими способами связи. Доступно несколько вариантов управления и мониторинга, включая управление на месте, удаленное DCS и 4G-LTE.

Благодаря мониторингу состояния логических данных, встроенная программа управления автоматически обнаруживает, оценивает и прекращает ненормальную работу.

Управление одной кнопкой "старт-стоп" зарезервировано для облегчения ввода в эксплуатацию на месте и своевременного устранения неисправностей в условиях ненормальной работы.

Панель управления с сенсорным экраном

Простой и понятный интерфейс удобен в эксплуатации, позволяет определять и отображать давление в системе и кривую расхода в режиме реального времени.

Пульт дистанционного управления мобильным телефоном

Турбокомпрессор может дистанционно контролироваться и управляться пользователем через мобильные устройства.

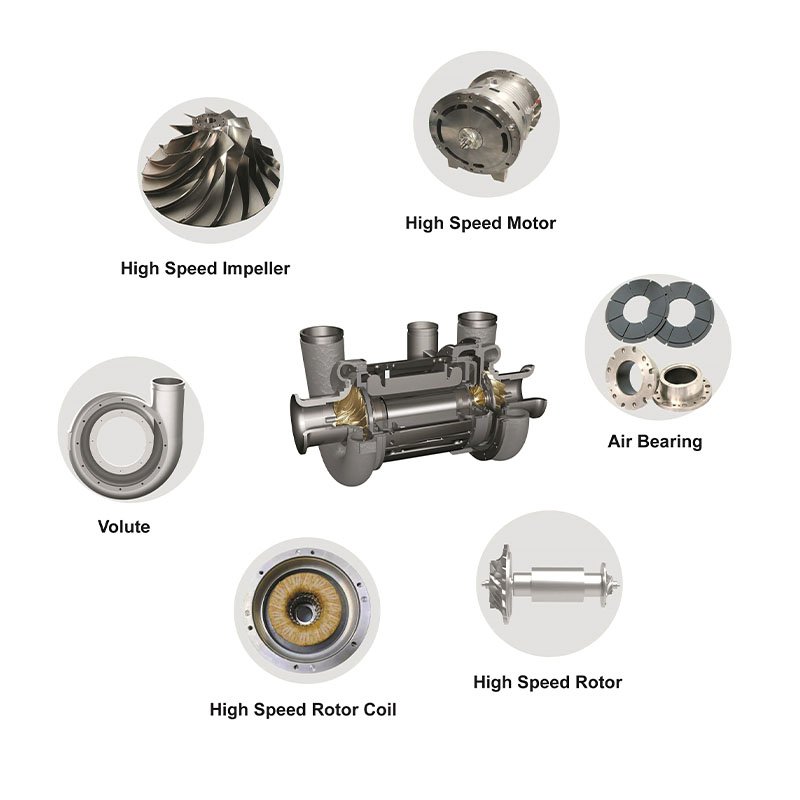

Технология турбокомпрессорных двигателей

Двигатель турбокомпрессора состоит из высокоскоростного рабочего колеса, высокоскоростного двигателя, воздушного подшипника, высокоскоростного ротора, высокоскоростной катушки ротора и волюты.

Высокоскоростное рабочее колесо

Турбокомпрессорный двигатель использует концепцию трехмерной крыльчатки, которая повышает эффективность крыльчатки до 95%, реализует широкий рабочий диапазон, а объемный поток регулируется от 45% до 100%.

Высокоскоростной двигатель

Синхронный двигатель с постоянными магнитами имеет электромагнитный КПД до 98%, широкий диапазон высокоэффективной работы, нагрузку с прямым приводом и без потерь на передачу.

Воздушный подшипник

Воздушный подшипник предназначен для сложных условий эксплуатации, таких как высокая скорость, экстремальная температура, большая нагрузка и сильная вибрация.

Высокоскоростной ротор

Переменная частота и регулировка скорости хороши для двигателя, вращающегося с максимальной скоростью 200000 об/мин.

Высокоскоростная катушка ротора

Изоляция класса H обеспечивает высокую надежность и долговечность двигателя даже при работе в условиях высокой температуры, сильной коррозии и ударов тока.

Волюта

Высокоэффективная аэродинамическая конструкция обеспечивает хорошие аэродинамические характеристики лопасти и низкий аэродинамический шум, что помогает удовлетворить высокое соотношение давления, высокую эффективность и аэродинамические характеристики большого потока

Преимущество турбокомпрессора

Высокая эффективность

Турбокомпрессор позволяет экономить электроэнергию на 50% больше, чем традиционный компрессор.

Интеллектуальное управление

Турбокомпрессор оснащен сенсорной панелью управления и пультом дистанционного управления для мобильного телефона. Он поддерживает несколько методов управления.

Подключи и играй

Расход и давление воздуха в турбокомпрессоре регулируются скоростью вращения компрессора.

Простое обслуживание

Регулярно заменяйте фильтрующий хлопок в соответствии с указаниями. Техническое обслуживание осуществляется легко и быстро и обходится крайне дешево.

Таблица параметров турбокомпрессора

Model	100HP	125HP	150HP	200HP	250HP	300HP	400HP
Discharge Pressure kpa	Air Flow(m3/min)，20℃，Humidity60%, 1atm
150	32	48	60	69	81	121	/
200	25	/	37	65	71	75	100
300	/	/	/	/	/	105	/
350	20	/	/	37	/	/	/
400	/	/	/	36	/	55	/
500	/	/	/	/	/	46	58

Воздушный подшипник

Воздушный подшипник предназначен для сложных условий эксплуатации, таких как высокая скорость, экстремальная температура, большая нагрузка и сильная вибрация.

Моделирование дизайна

Грузоподъемность, жесткость и коэффициенты демпфирования подшипника могут быть точно предсказаны с помощью самостоятельно разработанного программного обеспечения для моделирования работы воздушного подшипника.

Завершена разработка серии подшипников: диапазон диаметров подшипников составляет 20 мм ~ 100 мм; рабочая скорость подшипников варьируется от 20 до 200 км/мин. Мощность машины с воздушным подшипником варьируется от 10 кВт до 500 кВт.

Тест

Была создана комплексная система испытаний воздушных подшипников. Наши полностью развитые возможности по испытанию подшипников и анализу данных позволяют проводить проверку характеристик воздушных подшипников и оказывать техническую поддержку при проведении испытаний, в результате чего могут быть реализованы индивидуальные продукты.

Производство

Благодаря полному производственному процессу для воздушного подшипника и совершенной системе поставок, ключевые и основные процессы производства могут быть выполнены самостоятельно. С годовым объемом производства 5000 комплектов подшипников, компания реализует серии подшипников, серийное производство и поддерживает изготовление подшипников на заказ.
