Турбокомпрессор-Турбокомпрессор на магнитных подшипниках

SmarTurbo - это компания, занимающаяся разработкой, производством и продажей высокоскоростных турбонагнетателей, турбокомпрессоров и турбонагнетателей. Мы создали наиболее полную систему исследований и разработок высокоскоростного синхронного двигателя с постоянным магнитом, воздушного и магнитного подшипника и аэродинамики для массового производства турбонагнетателя, турбокомпрессора и турбоаэратора.

Технология турбокомпрессора

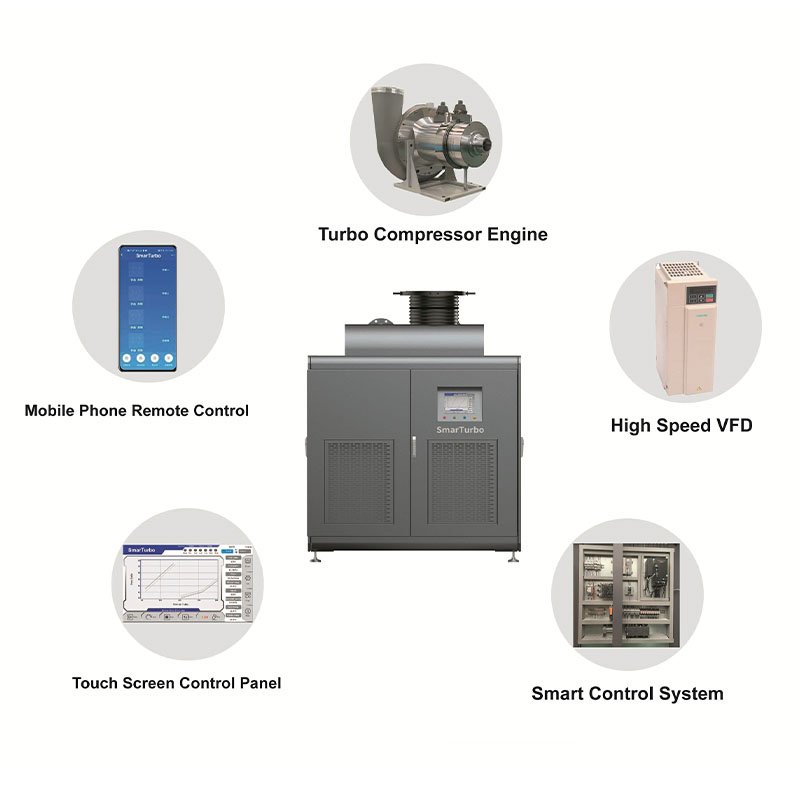

Турбокомпрессор состоит из основной технологии двигателя турбокомпрессора, высокоскоростного VFD, интеллектуальной системы управления, панели управления с сенсорным экраном и пульта дистанционного управления с мобильного телефона.

Турбокомпрессорный двигатель

Турбокомпрессор - это высокоскоростной центробежный компрессор.

Турбокомпрессор - это высокоскоростной центробежный компрессор.

Разработанный высокопроизводительный ЧРП для высокоскоростного двигателя с постоянными магнитами является более энергосберегающим и высокоэффективным.

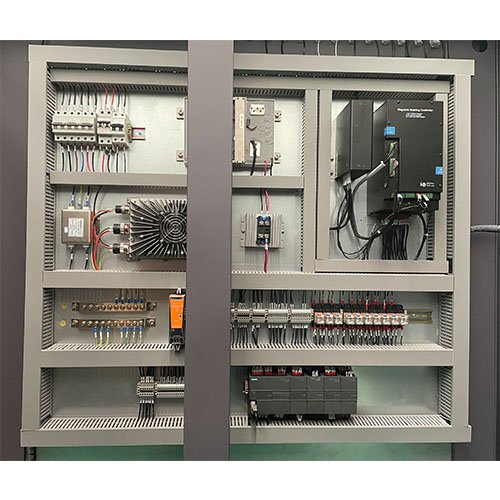

Интеллектуальная система управления

В нем используется управление ПЛК с несколькими способами связи. Доступно несколько вариантов управления и мониторинга, включая управление на месте, удаленное DCS и 4G-LTE.

Благодаря мониторингу состояния логических данных, встроенная программа управления автоматически обнаруживает, оценивает и прекращает ненормальную работу.

Управление одной кнопкой "старт-стоп" зарезервировано для облегчения ввода в эксплуатацию на месте и своевременного устранения неисправностей в условиях ненормальной работы.

Панель управления с сенсорным экраном

Простой и понятный интерфейс удобен в эксплуатации, позволяет определять и отображать давление в системе и кривую расхода в режиме реального времени.

Пульт дистанционного управления мобильным телефоном

Турбокомпрессор может дистанционно контролироваться и управляться пользователем через мобильные устройства.

Технология турбокомпрессорных двигателей

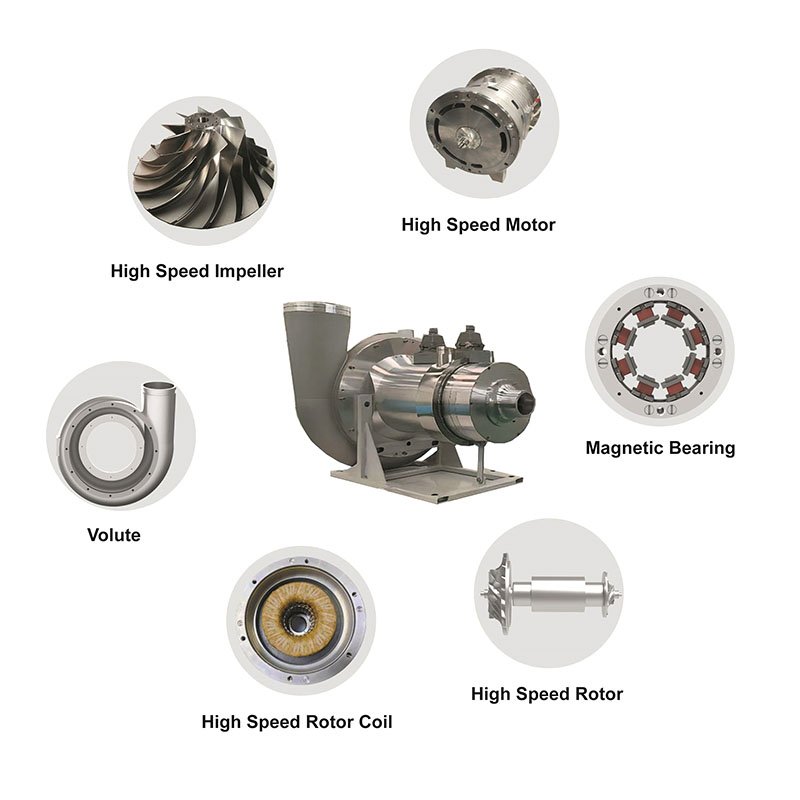

Двигатель турбокомпрессора состоит из высокоскоростного рабочего колеса, высокоскоростного двигателя, магнитного подшипника, высокоскоростного ротора, высокоскоростной катушки ротора и волюты.

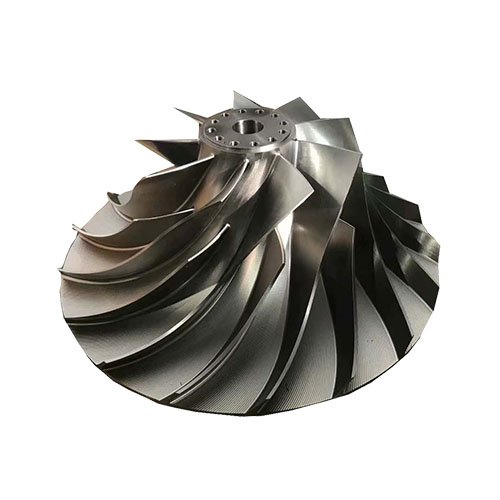

Высокоскоростное рабочее колесо

Турбокомпрессорный двигатель использует концепцию трехмерной крыльчатки, которая повышает эффективность крыльчатки до 95%, реализует широкий рабочий диапазон, а объемный поток регулируется от 45% до 100%.

Высокоскоростной двигатель

Синхронный двигатель с постоянными магнитами имеет электромагнитный КПД до 98%, широкий диапазон высокоэффективной работы, нагрузку с прямым приводом и без потерь на передачу.

Магнитный подшипник

Магнитный подшипник предназначен для сложных условий эксплуатации, таких как высокая скорость, экстремальная температура, большая нагрузка и сильная вибрация.

Высокоскоростной ротор

Переменная частота и регулировка скорости хороши для двигателя, вращающегося с максимальной скоростью 200000 об/мин.

Высокоскоростная катушка ротора

Изоляция класса H обеспечивает высокую надежность и долговечность двигателя даже при работе в условиях высокой температуры, сильной коррозии и ударов тока.

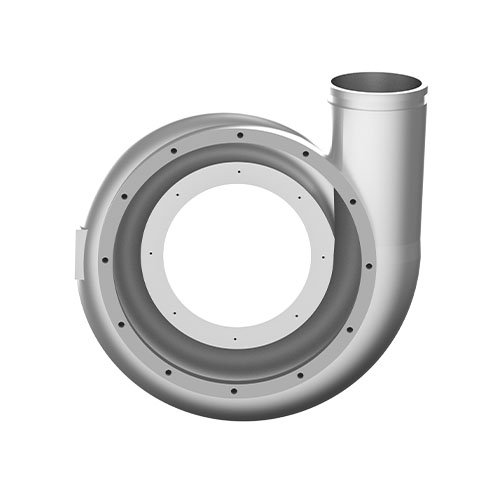

Волюта

Высокоэффективная аэродинамическая конструкция обеспечивает хорошие аэродинамические характеристики лопасти и низкий аэродинамический шум, что помогает удовлетворить высокое соотношение давления, высокую эффективность и аэродинамические характеристики большого потока

Преимущество турбокомпрессора

Высокая эффективность

Турбокомпрессор позволяет экономить электроэнергию на 50% больше, чем традиционный компрессор.

Интеллектуальное управление

Турбокомпрессор оснащен сенсорной панелью управления и пультом дистанционного управления для мобильного телефона. Он поддерживает несколько методов управления.

Подключи и играй

Расход и давление воздуха в турбокомпрессоре регулируются скоростью вращения компрессора.

Простое обслуживание

Регулярно заменяйте фильтрующий хлопок в соответствии с указаниями. Техническое обслуживание осуществляется легко и быстро и обходится крайне дешево.

Таблица параметров турбокомпрессора

Model	Air Flow	Pressure	Power
Model	m3/min	bar(G)	KW
75KW-1.5	20-31	1.2-1.5	75
110KW-2	27-49	1.5-2.5	110
110KW-3	21-36	2.5-3.5	110
110KW-4	20-30	3-4	110
200KW-2	50-80	1.5-2.5	200
200KW-3	50-78	2-3	200
200KW-4	40-60	3-4	200
250KW-5	50-70	2-5	250
250KW-7	30-65	5-7	250
250KW-8	40-60	7-10	250
355KW-2	70-120	1.5-2.5	355
355KW-3	65-110	2.5-3.5	355
400KW-2	125-160	1.5-2.5	400
400KW-3	90-120	2.5-3.5	400

Магнитный подшипник

Магнитный подшипник предназначен для сложных условий эксплуатации, таких как высокая скорость, экстремальная температура, большая нагрузка и сильная вибрация.

Моделирование дизайна

Чтобы гарантировать производительность магнитного подшипника, наше самостоятельно разработанное программное обеспечение для моделирования выполняет следующие виды моделирования: моделирование магнитного поля, моделирование электрического поля, моделирование мультифизических связей, моделирование механической жесткости и прочности, моделирование температуры, моделирование вибрации и шума, моделирование динамики ротора, моделирование системы и т.д.

Тест

Была создана комплексная система испытаний магнитных подшипников. Наши полностью развитые возможности по испытанию подшипников и анализу данных позволяют проводить проверку характеристик магнитных подшипников и оказывать техническую поддержку при проведении испытаний, в результате чего могут быть реализованы индивидуальные продукты.

Производство

Благодаря полному технологическому процессу производства магнитных подшипников и совершенной системе цепочки поставок, ключевые и основные процессы производства могут быть выполнены самостоятельно. С годовым объемом производства 5000 комплектов подшипников, компания реализует серии подшипников, серийное производство и поддерживает изготовление подшипников на заказ.
